Variable Auslasssteuerung für kleine Motoren.

[Megaracer]

Hallo

Bin gerade über ein Interessantes Vorhaben gestolpert.

Vespafoto topic
http://www.vespa-ciao.nl/forums.php?m=posts&q=886&d=2510

http://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Kit%20valvola%20scarico.JPG
http://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Kit%20valvola%20scarico%202.JPG
http://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Kit%20valvola%20scarico%203.JPG
http://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Valvola%20scarico%20chiusa.JPGhttp://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Valvola%20scarico%20semi%20aperta.JPG
http://www.ciaocrossclub.it/root/discoremoto/mimmaccio/VALVOLA%20ALLO%20SCARICO%20/Valvola%20scarico%20figura%20istallazione.JPG

Gruss

[WBM]

Tach

Hmm...so ganz steige ich noch nicht dahinter.

Soll da der "Auslaßquerschnitt" zwischen Zylinder u. Krümmer reduziert werden mittels dem zylindrischen Schieber?
Auf die Steuerzeiten kann es sich ja nicht auswirken...
Eine Art ATAC kann es auch nicht sein....ich sehe kein Zusatzvolumen

Gruß Thomas??

[Megaracer]

Tach

Hmm...so ganz steige ich noch nicht dahinter.

Was macht eigentlich ein YPVS?
Es verändert die Steuerzeit sprich genauer gesagt die Auslasssteuerzeit.

Was passiert wenn wenn die Auslasssteuerzeit mit YPVS verkürtzt wird? (Lassen wir Ausnahmsweise mal die Resonanzlänge bei Seite)
Der Druck wirkt länger auf den Kolben und erhöht so das Drehmoment im unteren und mitteleren Drehzahlbereich während im oberen Drehzahlbereich auf Grund der zu kurzen Auslasszeit zu wenig Zeit für den Gaswechsel zur verfügung steht.

Was passiert wenn ich einem Rennmotor mit langen Auslasssteuerzeiten einen Krümmer mit kleinere Querschnitt montiere?
Der Druck im Zylinder kann wenige schnell entweichen und wirklch länger auf den Kolben somit ergibt sich ein besseres Drehoment, aber bei hohen Drehzahlen ist natürlich ein zu kleiner Querschnitt leistungsfressend. Auch kann der Motor dann überhitzen.


Wenn man den Querschnitt verändert, verändert man zwar nicht die Steuerzeiten, aber man hat einen ähnlichen Effekt als würde man die Steuerzeiten verändern.

Soll da der "Auslaßquerschnitt" zwischen Zylinder u. Krümmer reduziert werden mittels dem zylindrischen Schieber?
Auf die Steuerzeiten kann es sich ja nicht auswirken...
Eine Art ATAC kann es auch nicht sein....ich sehe kein Zusatzvolumen

Dies ist halt nur eine ganz simple Ausführung. Einen Zylinder nachträglich mit einer YPVS auszurüsten dürfte sehr aufwendig sein und je nach Zylinder sogar unmöglich. Aber eine Steuerung die den Querschnittveränderung könnte manchmal eine Alternative sein.

Solche "Querschnittsteuerungen" sind im Speedmodellcar-Modellbau nichts besondere. Die Motoren dort sind auf absoluten Speed ausgelegt und haben kaum noch Drehmoment um zu beschleunigen. Einige verwenden solche Steuerungen damit der Wagen überhaupt noch beschleungigne kann.


Die haben so wenig Drehmoment unten raus so dass sie angezogen werden müssen. Man hört dann gut wenn sie in Resonanz kommen. Es verwenden allerdings nicht sehr viele alle solche Querschnittsteuerungen.

World's Fastest Model Car
http://youtu.be/DZ0Fvo51XLM

Speed Model Car 330 km/h Lyon 2010
http://youtu.be/vbTxqt_zIp4


Die hat zwar nichts mit Auslassteuerungen zu tun, aber man hört wie lange es geht bis die Motoren in Resonanz kommen.
Unten raus überhaupt keine Power. Erst durch "anziehen"(beschleunigen) kommen sie in Resonanz.

F2A World Record - Control-line model aircraft speed. (Drehzahl dürfte um die 39'000 1/min sein bei bei 2.5ccm Hubraum)
http://youtu.be/4vAw1CC4A3g

Dürfte wohl dieser russischer Rennmotor sein mit über 900 PS/L allerdings mit sehr viel Nitromethan. Nitromethan wirkt wie ein chemischer Turbo/Kompressor
http://www.rusengines.ru/?content=f2a/f2a15top_de.htm&lang=de

[Megaracer]

Hallo

Hier noch ein Beispiel von Auslasssteuerungen von extrem auf Spitzenleistung gezüchteten Speedmodellcarmotoren die auf einer Kreisbahn auf Höchstgeschwindigkeit gebracht werden.

Da der Drehmomentverlauf im unteren Drehzahlbereich bei extremem Auslasssteuerzeiten kaum noch brauchbar ist hat man einen einfachen Auslasschieber nachträglich eingebaut. Beim Start verringert der Schieber den Auslassquerschnitt stark. Bei zunehmender Drehzahl auf der Kreisbahn nimmt die Fliekraft zu und der Schieber wird immter weiter geöffnet. Einen einfache und geniale Lösung für diese Anwendung. Funktioniert wunderbar.

Ohne diese Innovation im Speedmodelcarsport mussten die Motorenbauer mit kürzeren Auslassteuerzeiten arbeiten, sonst wäre hätte der Wagen die Höchstgeschwindigkeit gar nie erreicht.


http://www.smru.se/kapuventiler.html

http://www.smru.se/avgasvent_akerstedt.html

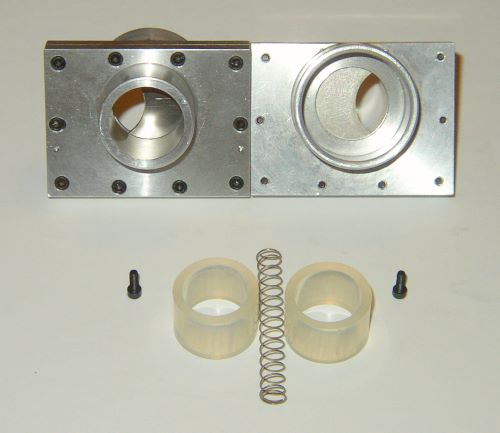

http://www.speedmodelcar.com/images/2006/Exhaust%20valve%20Picco%20EXR.jpg
Gruss

Megaracer

[WBM]

Tach

Bei zunehmender Drehzahl auf der Kreisbahn nimmt die Fliekraft zu und der Schieber wird immter weiter geöffnet. Einen einfache und geniale Lösung für diese Anwendung. Funktioniert wunderbar.

Feine, rein mechanische Lösung.
Das einzige was etwas stören könnte....man muss immerzu im Kreise fahren u. das auch noch in einer bestimmen Richtung.

Wäre was für ein Pocket Bike oder eine Rennfräse im Käfig oder der Steilwand

Gruß Thomas

[Megaracer]

Feine, rein mechanische Lösung.
Das einzige was etwas stören könnte....man muss immerzu im Kreise fahren u. das auch noch in einer bestimmen Richtung.

Für diese Anwendung sicher eine perfekt einfache Lösung. Wenn du nicht immer im Kreis fahren willst, kann man so was einfach über ein Servomotor oder eine Unterdruckdose lösen.
